高速太赫兹时域光谱采集系统（包含高速延迟线，偏压发生器，电流放大器）
产品简介
我们应用于太赫兹时域光谱仪的先进电子器件高速扫描延迟线（包含数据采集）TRS-16，也可作为一款独立产品对外供应。该器件可用于搭建自研太赫兹时域光谱系统。整套产品包含电子模块和基于音圈电机的快速扫描延迟线，且支持外接第二条基于步进电机的低速延迟线；同时配备功能强大的系统控制与数据采集软件包。
TRS-16 系统的电子模块包含两大核心部分：延迟线控制与信号采集。基于音圈电机的快速延迟线支持以每秒 10 次的扫描速率进行实时数据采集，扫描窗口宽度为 116 皮秒。光学线性编码器的采用，确保了极低的信号抖动，从而使采集系统能够实现高达 90 分贝的动态范围。信号采集部分内置了 16 位模数转换器、运算前置放大器以及太赫兹发射器偏置调制器。TRS-16 系统还可为光电导太赫兹发射器提供 10–95 V的直流偏置电压，并为运算前置放大器提供 ±12 伏的直流偏置电压。运算前置放大器亦包含在本套设备中。
这款高速扫描延迟线采用无轴承设计，搭载磁耦合驱动装置，不仅运行可靠性极高，还能显著延长设备使用寿命。其特殊的机械结构可使角反射镜沿单一轴线做直线运动，从而让穿过延迟线的光束实现极佳的指向精度。延迟线的最大扫描速率与其共振频率相匹配，这一特性能够大幅降低设备的能耗、振动与发热量。

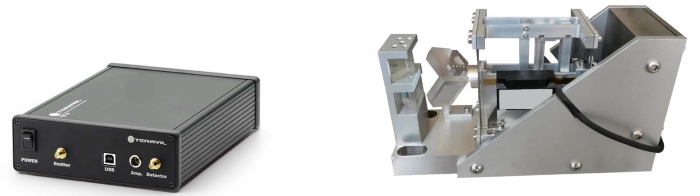

高速扫描延迟线（包含偏压发生器和数据采集）
高速太赫兹时域光谱采集系统技术参数
电学部分 | 机械部分 | ||
模数转换器 | 16 bit | 最大扫描窗口 | 116ps |
探测天线 | 40 dB up to 300 kHz | 扫描速度 @最大扫描窗口 | 10Hz |
尺寸 (L×W×H) | 230 × 170 × 55 mm | 尺寸 (L×W×H) | 214 × 75 × 120 mm |
高速太赫兹时域光谱采集系统TRS-16 配套专用软件，具备以下功能：
▶ 实时采集太赫兹信号，获取快速傅里叶变换（FFT）光谱、吸光度及透射率（扫描速率可达每秒 10 次）；
▶ 配合标准步进电机式二维平移台，实现光栅扫描成像；
▶ 测定样品的吸收率、透射率及厚度参数；
▶ 支持太赫兹信号的连续流式数据记录；
▶ 计算样品的复折射率、复电导率及复介电常数；
▶ 采集光泵浦 - 太赫兹探测信号。

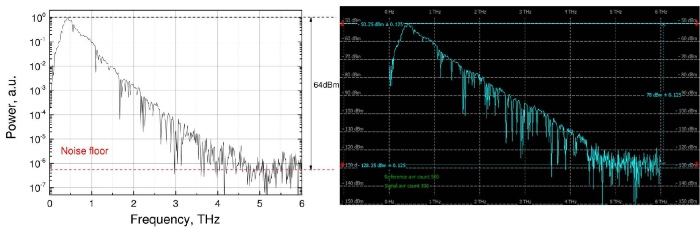

左图为慢速步进电机+锁相放大器采集到的信号，右图：高速太赫兹时域光谱采集系统采集到的太赫兹信号

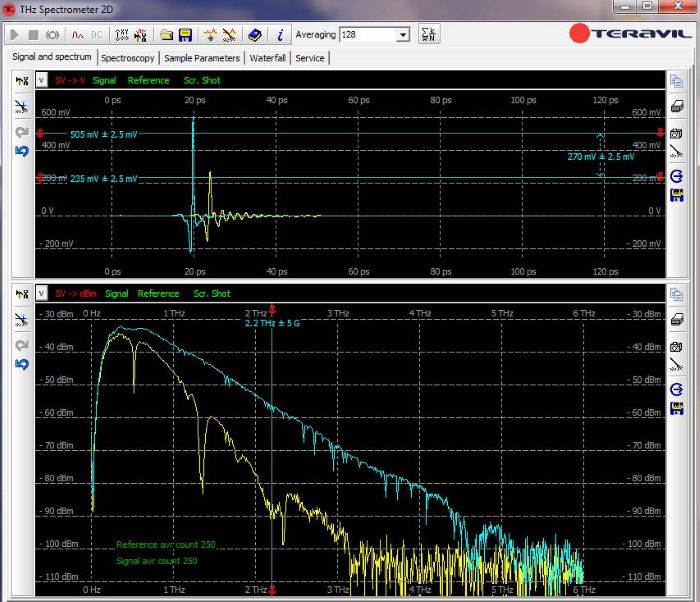

高速太赫兹时域光谱采集系统TRS-16配套软件截图
