HHI光纤耦合太赫兹光电导天线

产品简介

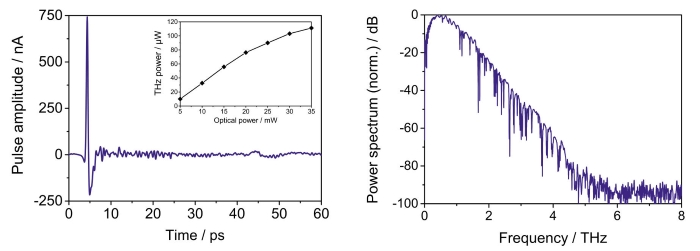

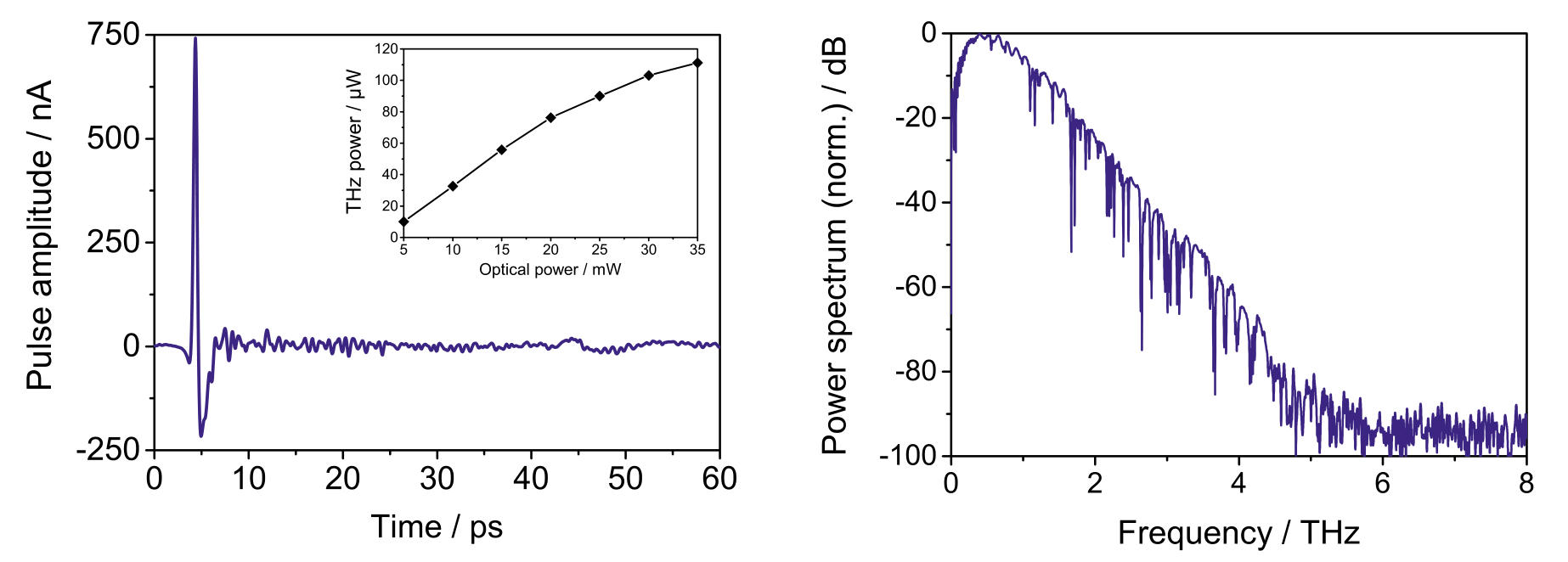

在太赫兹时域光谱（THz-TDS）中，利用短太赫兹脉冲对被测器件进行光谱探测。通过傅里叶变换，从探测到的脉冲中提取损耗与折射率的频率依赖性。脉冲太赫兹辐射的典型应用包括深度分辨成像（例如三维质量检测）以及 3 THz以上的光谱测量。HHI 的高功率太赫兹天线可实现更快的测量，从而推动太赫兹技术向工业应用及工业环境转化。

产品特点

——>太赫兹输出功率高达 100 uw，高功率版本功率高达300uw

——>光电导发射器与接收器

——>Mesa结构InGaAs芯片

——>模块尺寸紧凑

——>即插即用设计

产品规格参数

品名	太赫兹发射天线	高功率太赫兹发射天线	光太赫兹接收天线
型号	THz-P-TX (Tera15-TX-FC)	THz-P-TX-HP (Tera15-HP-TX)	THz-P-RX (Tera15-RX-FC)
天线材料类型	Fe:InGaAs/InAlAs	Fe:InGaAs/InAlAs	InGaAs:Rh
天线结构	25μm strip-line antenna	50μm strip-line antenna	25 μm dipole antenna
激发波长	~1.5um 最高1570nm	~1.5um 最高1570nm	~1.5um 最高1570nm
激发功率	25mW	25mW	25mW
脉冲宽度	≤150fs	≤150fs	≤150fs
发射/接收太赫兹频率范围	0.1THz-5THz	0.1THz-5THz	0.1THz-5THz
输出太赫兹功率	up to 100uW	up to 300uW	N/A
电缆长度/接头	1m/LEMO 0S	1m/LEMO 0S	1m/SMB转BNC
尾纤长度/光纤接头	1m或2.5m/FC/APC	1m或2.5m/FC/APC	1m或2.5m/FC/APC

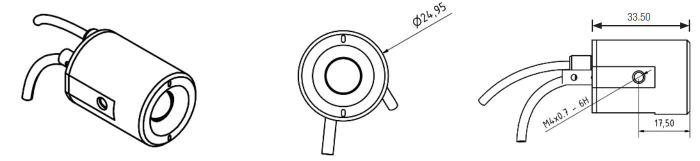

天线外径	24.95mm	24.95mm	24.95mm
