Pyrocam™ IIIHR激光光束轮廓分析相机及 Pyrocam™ 系列热释电阵列相机
产品简介
Pyrocam相机通过其宽带阵列精确捕获和分析13nm - 355nm和 1.06-3000µm的波长。该相机包括具有宽动态范围的固态高分辨率阵列及快速的数据捕获率等特征，可在连续或脉冲模式下工作，是进行NIR、CO2和太赫兹源分析应用的理想选择。
产品特点
——>可用光谱范围：13 nm～355 nm 以及 1.06 μm～＞3000 μm
——>可对二氧化碳激光器、通信近红外激光器、太赫兹光源以及其他红外光源（直至远红外波段）成像
——>固态阵列相机，具备 1000:1 线性动态范围，可实现精准光束轮廓测量
——>内置斩波器，适用于连续激光光束与热成像检测
——>配备可更换窗口片，适配多种应用场景
——>标配 BeamGage® 激光光束分析软件，可完成定量分析与图像显示
产品规格参数
| 型号 | Pyrocam IIIHR | Pyrocam IV | ||
| 应用 | 紫外与红外 | 中红外(1) | 紫外与红外 | 中红外(1) |
| 波长 | 13 - 355nm | 3 - 5µm | 13 - 355nm | 3 - 5µm |
| 1.06 - 3000µm | 1.06 - 3000µm | |||
| 可更换窗口片 | 选型见订购信息 | 选型见订购信息 | ||
| 探测器阵列参数详情 | ||||
| 有效面积 | 12.8mm x 12.8mm | 25.6mm x 25.6mm | ||
| 光束尺寸(2) | 1600μm - 12.7mm | 1600μm - 25.4mm | ||
| 像元间距 | 80µm x 80µm | 80µm x 80µm | ||
| 有效像元数量 | 160 x 160 | 320 x 320 | ||
| 像元尺寸 | 75µm x 75µm | 75µm x 75µm | ||
| 斩波连续波工作 | ||||
| 斩波频率 | 25Hz, 50Hz | 25Hz, 50Hz | ||
| 最小可测信号 | 64nW/pixel or 1.0 mW/cm2 (25Hz) | 64nW/pixel (25Hz) or 1.0mW/cm2 (25Hz) | ||
| 96nW/pixel or 1.5 mW/cm2 (50Hz) | 96nW/pixel (50Hz) or 1.5mW/cm2 (50Hz) | |||
| 噪声等效功率（NEP） | 13nW/Hz1/2/pixel (1Hz) | 13nW/Hz1/2/pixel (1Hz) | ||
| 饱和光强（25Hz，50Hz） | 3.0W/cm2, 4.5W/cm2 | 3.0W/cm2, 4.5W/cm2 | ||
| 损伤阈值功率 | ||||
| 全阵列范围 | 2W | 2W | ||
| 峰值功率密度 | 8W/cm2(斩波模式) 4W/cm2(脉冲模式连续光) | 8W/cm2(斩波模式) 4W/cm2(脉冲模式连续光) | ||
| 脉冲工作模式 | ||||
| 激光脉冲重复频率 | 单脉冲至 1000Hz | 单脉冲至 1000Hz | ||
| 脉冲宽度 | 1fs - 12.8ms | 1fs - 12.8ms | ||
| 最小可测信号 | 0.5nJ/pixel | 0.5nJ/pixel | ||
| 8µJ/cm2 | 8µJ/cm2 | |||
| 饱和能量 | 15mJ/cm2 | 15mJ/cm2 | ||
| 损伤阈值 | 20mJ/cm2 (1ns pulse) 600mJ/cm2 (1µs pulse) | 20mJ/cm2 (1ns pulse) 600mJ/cm2 (1µs pulse) | ||
| 触发输入 | ||||
| 高逻辑电平 | 3.5 - 6.0V DC | 3.5 - 6.0V DC | ||
| 低逻辑电平 | 0 - 0.8V DC | 0 - 0.8V DC | ||
| 脉冲宽度 | 4µs min | 4µs min | ||
| 触发 | 支持触发输出与选通输出 | 支持触发输出与选通输出 | ||
| 光电二极管触发（可选）(3) | 铟镓砷光谱响应：SP90409 | 铟镓砷光谱响应：SP90409 | ||
| 工作条件 | ||||
| 电源 | 12VDC | 12VDC | ||
| 市电频率 | 外接电源：60/50Hz | 外接电源：60/50Hz | ||
| 功耗 | 12W | 12W | ||
| 工作温度 | 5°C to 50°C | 5°C to 50°C | ||
| 物理参数 | ||||
| 尺寸 | 140mm H X 130mm W X 60mm D | 147.3mm H X 147.1mm W X 55.2mm D | ||
| 探测器位置 | 宽度方向居中 距底部 35.6 mm 前盖后方 15.15 ± 0.75 mm（不含配套 C 接口镜头座） 倾斜角＜2° | 左下角起 53.8 mm 距底部 36.8 mm 前盖后方 19.7 ± 0.75 mm 倾斜角＜2° | ||
| 重量 | 0.85Kg (1.83lbs) | 1.2kg (2.65lbs) | ||
| PC 接口 | 千兆网（IEEE 802.3ab），兼容 GigE Vision | 千兆网（IEEE 802.3ab），兼容 GigE Vision | ||
| 支持操作系统 | Windows 7 (64) and Windows 10 | Windows 7 (64) and Windows 10 | ||
| 合规性 | CE、UKCA、中国 RoHS 认证 | CE、UKCA、中国 RoHS 认证 | ||
| 阵列品质 | ||||
| 坏像素＜75 个，均可校正；无不校正坏像素簇 | 坏像素＜300 个，均可校正，无不校正坏像素簇 | |||
订购信息
| 支持的软件 | 型号 | P/N | 型号 | P/N | 型号 | P/N | 型号 | P/N |
| 专业版 | PY-III-HR-C-A-PRO | SP90405(4) | PY-III-HR-C-MIR-PRO | SP90415(4) | PY-IV-C-A-PRO | SP90404(5) | PY-IV-C-MIR-PRO | SP90414(5) |
备注：
（1）Pyrocam IIIHR 和 IV 的中红外（MIR）版本专为3～5μm 波段的中红外激光器设计。
Pyrocam 中红外型号搭载专用传感器，可最大化光信号，实现 3～5μm 光谱范围内激光光束的高保真空间轮廓测量。
（2）最大光束尺寸针对平顶（Flat-top）激光光束；对于高斯光束，最大光束尺寸需减小 1/3。
（3）更多信息请参见《光学相机触发》产品页。
（4）标配：USB3.0 转千兆以太网适配器线缆、CAT6 网线、SMA 转 BNC 触发线、带锁紧接头的电源，以及 C 口镜头转接套件。
（5）标配：USB3.0 转千兆以太网适配器线缆、CAT6 网线、SMA 转 BNC 触发线以及带锁紧接头的电源。

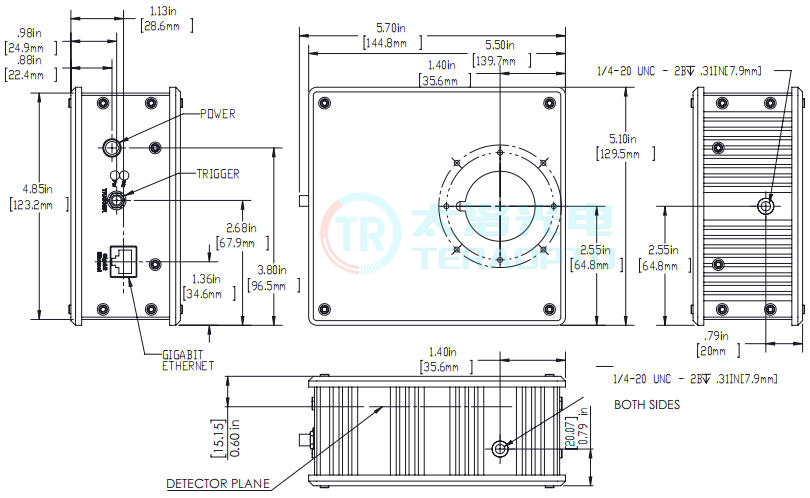

Pyrocam IIIHR

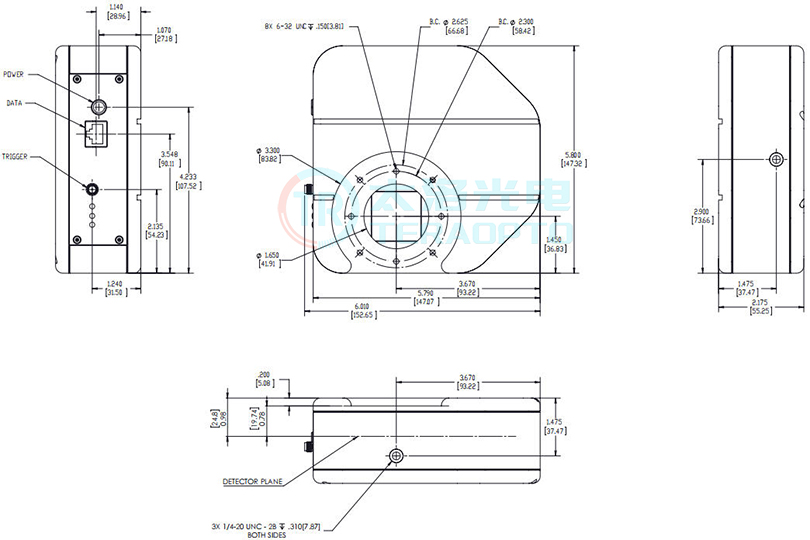

Pyrocam IV
配件订购信息
| 型号 | 描述 | P/N |
| Pyrocam™ IIIHR 选配窗口组件 | ||
| PY-III-HR-W-BK7-1.064 | Pyrocam III-HR 窗口组件，BK7 材质，1.064μm 增透膜 | SP90365 |
| PY-III-HR-W-SI-1.05-2.5 | Pyrocam III-HR 窗口组件，硅（Si）材质，1.05～2.5μm 增透膜 | SP90366 |
| PY-III-HR-W-SI-2.5-4 | Pyrocam III-HR 窗口组件，硅（Si）材质，2.5～4μm 增透膜 | SP90367 |
| PY-III-HR-W-GE-3-5.5 | Pyrocam III-HR 窗口组件，锗（Ge）材质，3～5.5μm 增透膜 | SP90368 |
| PY-III-HR-W-GE-10.6 | Pyrocam III-HR 窗口组件，锗（Ge）材质，10.6μm 增透膜 | SP90369 |
| PY-III-HR-W-GE-8-12 | Pyrocam III-HR 窗口组件，锗（Ge）材质，8～12μm 增透膜 | SP90370 |
| PY-III-HR-W-ZNSE-10.6 | Pyrocam III-HR 窗口组件，硒化锌（ZnSe）材质，10.6μm 增透膜 | SP90371 |
| PY-III-HR-W-ZNSE-10.2μm & 10.6μm | Pyrocam III-HR 窗口组件，硒化锌（ZnSe）材质，10.2μm 和 10.6μm 双波段增透膜 | SP90412 |
| PY-III-HR-W-ZNSE-2-5 | Pyrocam III-HR 窗口组件，硒化锌（ZnSe）材质，2～5μm 增透膜 | SP90372 |
| PY-III-HR-W-BaF2-Uncoated | Pyrocam III-HR 窗口组件，氟化钡（BaF2）材质，无镀膜，适用 193～10μm | SP90373 |
| PY-III-HR-W-POLY-THZ | Pyrocam III-HR 窗口组件，低密度聚乙烯（LDPE）材质，无镀膜，适用于太赫兹波段 | SP90374 |
| Pyrocam™ IV 选配窗口组件 | ||
| PY-IV-W-BK7-1.064 | Pyrocam IV 窗口组件，BK7 材质，1.064μm 增透膜 | SP90301 |
| PY-IV-W-SI-1.05-2.5 | Pyrocam IV 窗口组件，硅（Si）材质，1.05～2.5μm 增透膜 | SP90302 |
| PY-IV-W-SI-2.5-4 | Pyrocam IV 窗口组件，硅（Si）材质，2.5～4μm 增透膜 | SP90303 |
| PY-IV-W-GE-3-5.5 | Pyrocam IV 窗口组件，锗（Ge）材质，3～5.5μm 增透膜 | SP90304 |
| PY-IV-W-GE-10.6 | Pyrocam IV 窗口组件，锗（Ge）材质，10.6μm 增透膜 | SP90305 |
| PY-IV-W-GE-8-12 | Pyrocam IV 窗口组件，锗（Ge）材质，8～12μm 增透膜 | SP90306 |
| PY-IV-W-ZNSE-10.6 | Pyrocam IV 窗口组件，硒化锌（ZnSe）材质，10.6μm 增透膜 | SP90307 |
| PY-IV-W -ZNSE-2-5 | Pyrocam IV 窗口组件，硒化锌（ZnSe）材质，2～5μm 增透膜 | SP90308 |
| PY-IV-W-ZNSE-Uncoated | Pyrocam IV 窗口组件，硒化锌（ZnSe）材质，无镀膜 | SP90336 |
| PY-IV-W-POLY-THZ | Pyrocam IV 窗口组件，低密度聚乙烯（LDPE），未镀膜，适用于太赫兹波段 | SP90309 |
