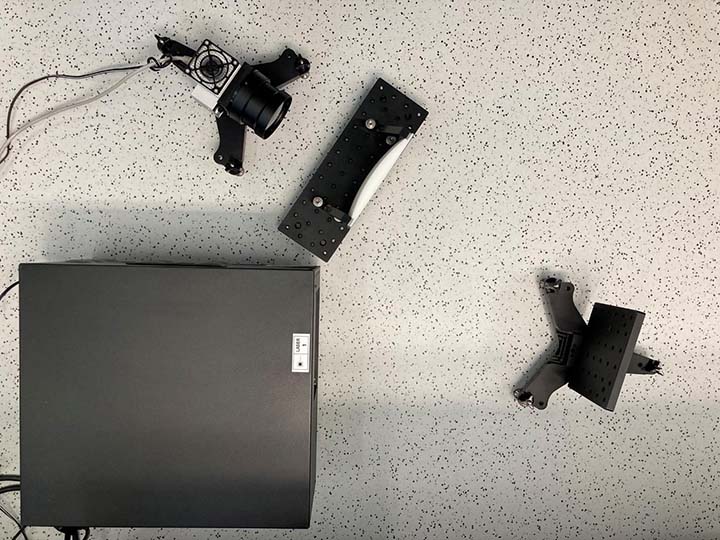

产品简介
INO 太赫兹成像套件让太赫兹成像变得简单易用，可满足各类应用需求。太赫兹成像搭载本公司 MICROXCAM-384i-THz 太赫兹相机，在宽光谱范围内具备高灵敏度太赫兹成像性能；同时配备镜头及0.28 GHz 或 0.5 GHz 太赫兹光源，支持透射与反射两种工作模式。该套件操作便捷，随附专用控制软件，可实现相机参数调节、校准、图像校正等多项功能。
典型应用
光束轮廓分析与光学对准
封装检测
工业制造
安防与监控
隐匿武器探测
伪装穿透成像
质量控制、制程管理
光谱分析
亚毫米波天文学
牙科与医学成像
食品检测
| 太赫兹照明源参数 | STANDARD KIT 0.5 THZ | STANDARD KIT 0.28 THZ | COMPACT KIT 0.5 THZ | OMPACT KIT 0.28 THZ |
| 照明区域 | 4.5 x 6英寸 | 4.5 x 6英寸 | 3 x 4英寸 | 3 x 4英寸 |
| 典型输出功率 | 1.25 mW | 4 mW | 1.25 mW | 4 mW |
| 尺寸 | 25 cm (H) x 44 cm (W) x 40 cm (L) | 25 cm (H) x 44 cm | TBD | TBD |
| 重量 | 12.7 Kg | 12.7 Kg | TBD | TBD |
| 其它 |
| |||
| 太赫兹相机参数 | |
| 响应范围* | 70 - 3189 um / 4.25 -0.094 THz |
| 太赫兹探测器阵列 |
|
| 尺寸 | 61 mm (H) x 61 mm (W) x 65 mm (L) |
| 重量 | 360g |
| 操作温度 | 0-40℃ |
*此波长范围内我们对太赫兹探测器阵列做了NEP响应测试，实际太赫兹探测器探测范围可达20THz
| 太赫兹相机镜头参数 | |
| 类型 | 折射 |
| 焦距 | 44mm |
| F#数 | 0.7 |
| 成像距离 | 60cm至无穷远 |
| 材料 | 高阻硅 |
| 尺寸 | 80 mm (ø) *66.5 mm (L) |
| 重量 | 350g |

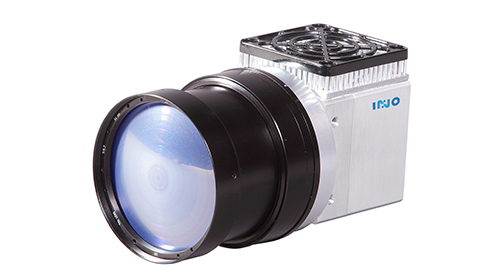

1,太赫兹相机
384×288 像素非制冷微测辐射热计太赫兹探测器
像元间距：35 um
50 Hz成像帧频，实时成像
宽波段响应：90GHz～20 THz
太赫兹相机可选项——抗反射镀膜
适用于太赫兹相机窗口以及太赫兹镜头
强烈建议使用，可提升入射至太赫兹相机的透射功率
在特定波长下透射率最高可达 67%
降低反射太赫兹光束对透射信号光束的潜在干扰

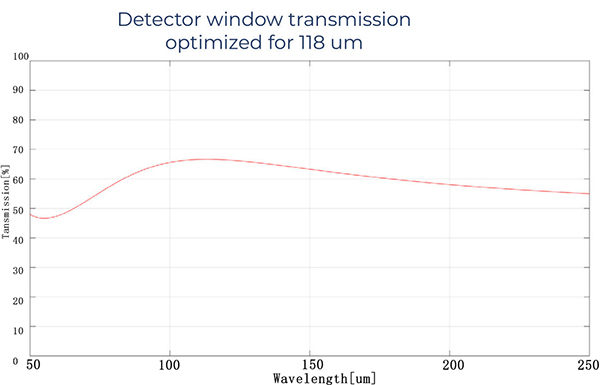

太赫兹相机窗口，118um镀抗反膜之后透过率曲线

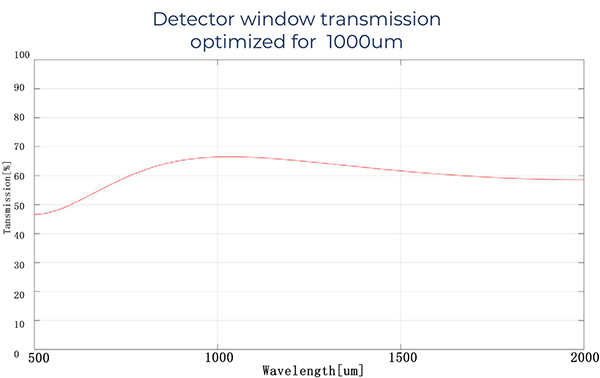

太赫兹相机窗口，1000um镀抗反膜之后的透过率曲线
便于进行偏移校正，以补偿背景波动
适用于温度易变环境，或相机不易接触 / 维护的场景（推荐使用）
太赫兹相机可选项-太赫兹低通滤波器
用于直接阻挡视场内的红外信号，避免该信号被探测器采集
长通滤光片；截止波长 30 um
太赫兹相机软件特点

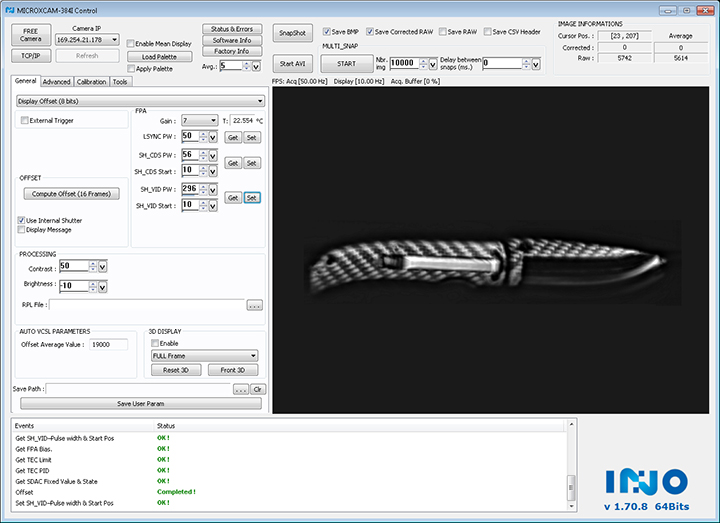

相机标配 Microxcam 控制软件
相机可通过 千兆以太网（GigE） 与软件通信
设置相机参数
图像数据校正（增益与偏移）
相机校准（增益校正、坏像素替换）
单帧或多帧图像保存至磁盘
以 8 位 AVI 格式 录制视频

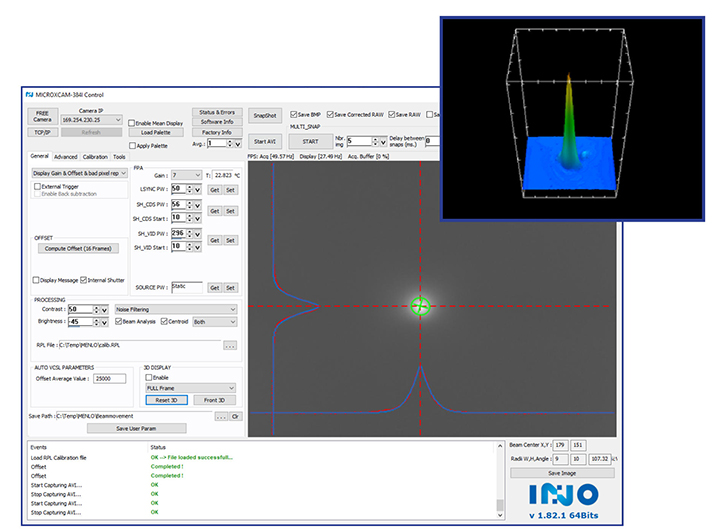

提供专用功能集，用于显示光束中心位置、半径、宽度、高度、倾斜角等特性；并可对图像执行高斯拟合。
支持通过外部周期信号启动图像采集；设备背部配有镀金 SMA 输入接口。
噪声等效功率（NEP）
噪声等效功率（NEP）用于衡量非制冷微测辐射热计探测器的灵敏度。
特定波长下的典型 NEP 值如下所示。
| 频率 | MDP（pw） | NEP pw/sqrt(Hz) |
| 4.25 | 11.2 | 0.11 |
| 2.52 | 19.9 | 0.18 |
| 1.89 | 19.1 | 0.18 |
| 0.762 | 13.3 | 0.12 |
| 0.693 | 13.9 | 0.12 |
| 0.397 | 34.6 | 0.31 |
| 0.198 | 34.0 | 0.31 |
1,上述数值适用于配备优化增透膜（AR 镀膜）窗口的探测器；若窗口未镀增透膜，噪声等效功率（NEP）数值将升高 10%–20%。
2,文献引用：Marc Terroux, Pierre Talbot, Francis Généreux, Linda Marchese, El-Hassane Oulachgar, Alain Bergeron, “NEP characterization and analysis method for THz imaging devices,” Proc. SPIE 11745, Passive and Active Millimeter-Wave Imaging XXIV, 117450L (12 April 2021)

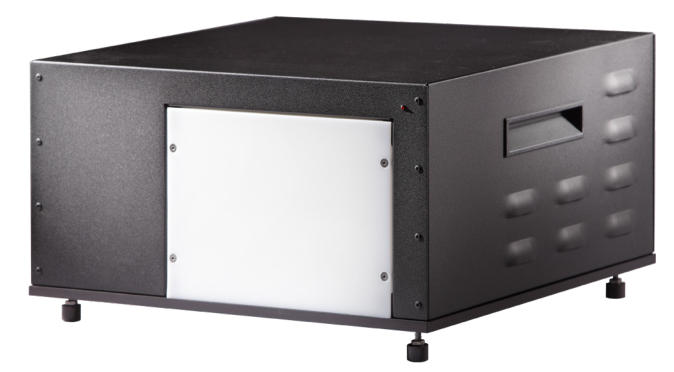

太赫兹照明源
INO 太赫兹照明系统与本公司相机完美适配，可提供更大的照明面，是各类应用的理想选择。提供两种工作频率：0.28 THz 或 0.5 THz
紧凑型照明面：3×4 英寸，近平顶光束照明
输出功率：0.28 THz 约 4 mW；0.5 THz 约 1.25 mW，支持定制
与焦平面阵列（FPA）长宽比匹配
兼容反射模式与透射模式
具备校准流程
太赫兹相机镜头
F/ 0.7镜头
高阻区熔硅（HRFZ‑Si）
成像距离：60 cm 至 无穷远
焦距：44 mm
视场角：
水平视场角（H‑FOV）：17.36°
垂直视场角（V‑FOV）：13.06°
对角视场角（D‑FOV）：21.61°
Macro镜头
优质聚合物材质，可提升指定区域内的成像分辨率
焦距：48 mm
工作距离：约 22 mm
视场范围：10×13 mm
