Gentec热释电太赫兹功率计
产品简介
太洛光电推出的热释电太赫兹探测器/太赫兹功率计是一系列简单易用的单通道太赫兹探测器/太赫兹功率计。其内置的微噪声补偿器可以减小光学平台振动引起的噪声影响。内部集成运行的放大器可以将太赫兹探测器/太赫兹功率计和放大器之间的噪声最小化，并且利用ADC模拟数字转换/锁相放大器增强太赫兹探测器/太赫兹功率计可探测信号的水平。
产品特点
√ 测量谱宽覆盖0.1-30THz
√ 室温操作
√ 高的响应速度
√ 可测试高功率太赫兹 （高至3W）
√ 搭配标准探测器表头
√ 大尺寸探测感应窗口（9-12mm）
太赫兹探测器/太赫兹功率计THz-D （配合gentec标准表头使用： maeStro & m-linK）
型号 | THZ9D- 20mS-BL | THZ12D-3S-VP |
产品照片 |
|
|
最大平均功率 | 25 mW | 3 W |
入射孔径 | 9 mm Ø | 12 mm Ø |
频谱范围 | 0.1 - 30 THz | 0.1 - 30 THz |
噪声等效功率 | 300 nW | 0.5 µW |
最小测量功率 | N/A | 50 - 100 µW |
热漂移 | N/A | 12 µW/°C |
上升沿时间 | <0.2 s | 3 s |
响应度 | 120 V/W | 200 mV/W |
最小重复率 | 1000 Hz | 7 Hz |
斩波频率 | 要求10 Hz | N/A |
功率损伤阈值 | 50 mW/cm 2 | 30 W/cm 2 |
能量损伤阈值 | <0.1 J/cm 2 | <1 J/cm 2 |
尺寸 | 38.1Ø x 26.2 mm | 73H x 73W x 28D mm |
太赫兹探测器/太赫兹功率计THz-I-BNC （集成BNC模块）
型号 | THZ5I-BL-BNC |
产品照片 |
|
最大平均功率 | 140 µW |
入射孔径 | 5 mm Ø |
频谱范围 | 0.1 - 30 THz |
噪声等效功率 | 1 nW [1x10-9W/(Hz)½ |
最小测量功率 | N/A |
热漂移 | N/A |
上升沿时间 | ≤ 0.2s |
响应度 | 70 kV/W |
最小重复率 | N/A |
斩波频率 | N/A |
功率损伤阈值 | N/A |
能量损伤阈值 | |
尺寸 | 81.3Ø X 99.3D mm |
太赫兹探测器/太赫兹功率计THZ-B （配合T-Rad模块使用:T-Rad 和 T-Rad-Analog）
型号 | THZ5B-BL | THZ9B-BL | ||
产品照片 |
|
| ||
最小可测量功率 | 50nW | 10nW | 500nW | 30nW |
最大平均功率 | 20mW | 20mW | ||
有效入射孔径 | 5mm | 9mm | ||
测试能力 | 搭配T-Rad模块 | 搭配T-Rad-Analog模块 | 搭配T-Rad模块 | 搭配T-Rad-Analog模块 |
频谱范围 | 0.1 - 30 thz | 0.1 - 30 thz | ||
波长范围 | 3000 - 10 μm | 3000 - 10 μm | ||
最小可测量功率 | 50nW | 10nW | 500nW | 30nW |
最大可测量功率 | 20 mW | 25 μW | 20 mW | 125 μW |
噪声等效功率 | 5 nw | 1.0 x 10 -9 W/(Hz) ½ | 50 nw | 3.0 x 10 -9 W/(Hz) ½ |
上升沿时间 | ≤ 0.2s | ≤ 0.2s | ≤ 0.2s | ≤ 0.2s |
灵敏度 | n/a | 70 kV/W | n/a | 20 kV/W |
斩波频率 | 25 Hz | 5 Hz | 25 Hz | 5 Hz |
损伤阈值 | 10 mw/cm 2 | 10 mw/cm 2 | ||
传感器 | Pyroelectric | Pyroelectric | ||
尺寸 | 66.0Ø x 46.5D mm | 66.0Ø x 46.5D mm | ||
重量 | 227 g | 227 g | ||
太赫兹探测器QS-THZ (独立的太赫兹热释电探测元件)
型号 | QS5-THz-BL | QS9-THz-BL |
产品照片 |
| |
电压响应度 | 70 kV/w | 30 kV/W |
有效入射孔径 | 5 mm Ø | 9 mm Ø |
封装 | TO5 | TO8 |
频率范围 | 0.1 - 30 THz | 0.1 - 30 THz |
波长范围 | 3000 - 10 μm | 3000 - 10 μm |
最大功率密度 | 50 mw/cm 2 | 50 mw/cm 2 |
等效噪声功率 | 1.0 x 10 -9 W/(Hz) ½ | 3.0 x 10 -9 W/(Hz) ½ |
传感器 | Pyroelectric | Pyroelectric |
尺寸 | 3.6Ø x 7.5D mm | 3.6Ø x 7.5D mm |
重量 | 45 g | 45 g |

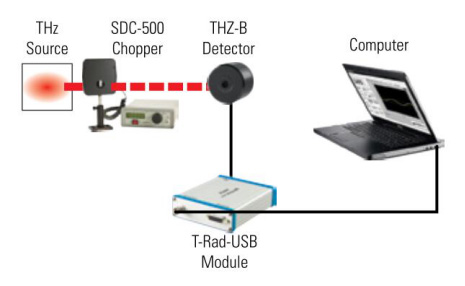

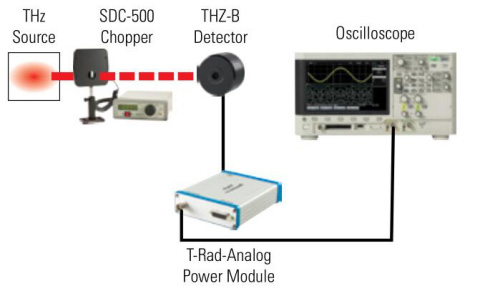

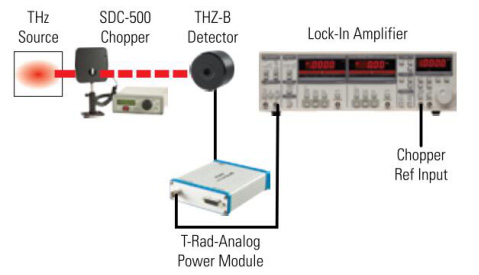

THZ-B （配合T-Rad模块使用:T-Rad 和 T-Rad-Analog）
