高质量太赫兹带通滤波器

一、产品介绍

太赫兹带通滤波器（以下简称滤波器）用于对电磁波谱中的太赫兹带电磁辐射进行光谱过滤。该滤波器对特定光谱区间内的波长具有较高的透射率，并能有效阻挡其以外的波长透射。这种滤波器可用于准光学光谱分析系统，以测量或控制长波宽带太赫兹源的辐射；去除或选择辐射光谱中的频率谐波；抑制传入辐射中可能使太赫兹探测器饱和的不需要的光谱成分等。

每个过滤器都是由一组特别设计的穿孔金属箔（1）（网眼）组成，这些金属箔安装在圆环框架上，框架位于外（自由）直径为 Æ69 毫米的圆柱形金属外壳（2）内（图 1）。金属外壳（2）表面涂有黑色保护漆。为防止灰尘进入滤波器内部，Æ52 毫米的光学（开放）孔径两侧都有一层薄的高频透明聚合薄膜（3）保护。滤波器外壳（2）上贴有标签（4），标明滤波器型号（见第 2 段表 1）。

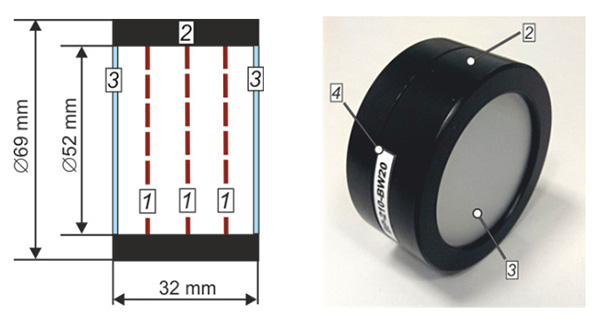

图 1.THz 滤波器的结构（a）和外观（b）

1.1 .太赫兹带通滤波器主要特点

● 最大可选择中心频率范围：νmax 0.07~3THz

● 太赫兹滤波器相对带宽: 15%~20%

● 峰值透过率: 84~97%

● 带外阻挡“Out-of-band blocking”: 23dB~40 dB

● 标准通光孔径: ø50 mm

● 偏振不敏感

● 可用于真空环境

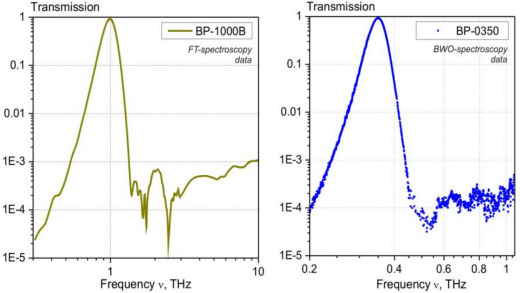

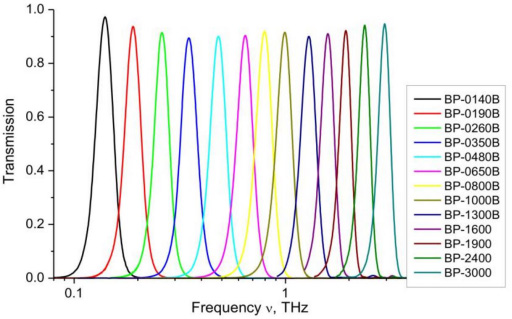

标准太赫兹带通滤波器实际测量光谱透过率，（BWO+傅里叶红外光谱仪测量结果）

上图是标准太赫兹带通滤波器在带外阻挡太赫兹波的能力

1.2 .太赫兹带通滤波器定制选项

● 可选辅助支架可选直径:10~75 mm

● 可选νmax和△ν/νmax值

● 带外阻断增强

● 多个带通频段

● 偏振识别

● 低温操作

一个辅助支架可用于安装在光学实验台上的过滤器。有两个嵌套，支架允许放置两个过滤器一个接着一个，以实现更高的带外阻滞。

一般情况下，支架可根据客户要求定制。

太赫兹带通滤波器标准型号

Products name 产品名称	Filter model 型号	中心波长 νmax（THz）*	传输峰值 Tmax**	相对带宽 △ν/νmax***	带外频谱透过率 Out-of-band spect- ral leaage ****
太赫兹带通滤波器	BP-0075	0.075	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0094	0.094	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0100	0.100	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0140	0.140	0.94	0.15	≤10-4
太赫兹带通滤波器	BP-0140B	0.140	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0150B	0.150	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0190B	0.190	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0220	0.220	0.94	0.15	≤2*10-4
太赫兹带通滤波器	BP-0220B	0.220	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0260B	0.260	0.93	0.20	≤3*10-4
太赫兹带通滤波器	BP-0300B	0.300	0.92	0.20	≤3*10-4
太赫兹带通滤波器	BP-0350	0.350	0.91	0.15	≤4*10-4
太赫兹带通滤波器	BP-0350B	0.350	0.92	0.20	≤4*10-4
太赫兹带通滤波器	BP-0480B	0.480	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0500B	0.500	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0600B	0.600	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0650	0.650	0.90	0.15	≤5*10-4
太赫兹带通滤波器	BP-0650B	0.650	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0800	0.800	0.90	0.15	≤6*10-4
太赫兹带通滤波器	BP-0800B	0.800	0.92	0.20	≤6*10-4
太赫兹带通滤波器	BP-1000	1.000	0.90	0.15	≤8*10-4
太赫兹带通滤波器	BP-1000B	1.000	0.91	0.20	≤10*10-4
太赫兹带通滤波器	BP-1300	1.300	0.89	0.15	≤10*10-4
太赫兹带通滤波器	BP-1300B	1.300	0.91	0.20	≤30*10-4
太赫兹带通滤波器	BP-1600	1.600	0.89	0.15	≤10*10-4
太赫兹带通滤波器	BP-1600B	1.600	0.91	0.20	≤30*10-4
太赫兹带通滤波器	BP-1900	1.900	0.88	0.15	≤30*10-4
太赫兹带通滤波器	BP-2400	2.400	0.88	0.15	≤40*10-4
太赫兹带通滤波器	BP-3000	3.000	0.88	0.15	≤50*10-4

*公差±1%；**公差±1%;****频率估算 1.5-10*νmax；****公差±1%;，带宽在0.5*Tmax（FWHM）的标准下进行估算。

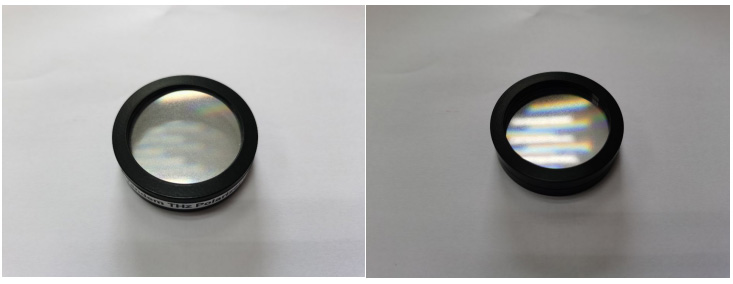

产品实物照片

注意事项

过滤器是易碎品。请勿跌落！

此外，由于保护膜（3）非常薄，切勿用手指或硬物触摸！如果您发现保护膜表面有灰尘颗粒，并希望将其清除，请使用软毛刷（最好是松鼠刷）。

注意

将滤波器运送给最终用户可能需要第三方（海关人员、运输公司代理等）对产品进行检查。为了避免在检查时无意损坏滤波器的太赫兹透明聚合薄膜(3)，

滤波器的表面被附加的透明塑料盖保护起来（图 2）。盖子用泡沫塑料固定在过滤器外壳上。

塑料保护罩仅在将过滤器运送给最终用户时使用。在开始使用过滤器之前，必须取下盖子。

如果在取下泡沫橡胶带后发现过滤器外壳上有粘合剂层的痕迹，请小心将其清除（例如，用一块粘性胶带或浸湿酒精的软布）。

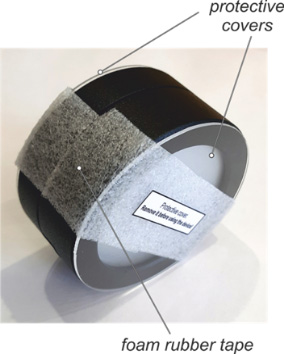

图 2.带辅助保护塑料盖的过滤器照片。

1.3过滤器支架

为了将滤波器安装在光学台或光学导轨上，滤波器随附了辅助金属支架，该支架有两种型号：可分别逐个放置单个或两个滤波器（图 3、图 4）。

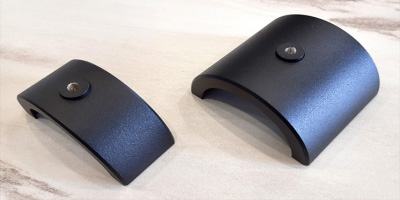

图 3.过滤器支架的照片（俯视图）：左侧为 1 个过滤器，右侧为 2 个过滤器。

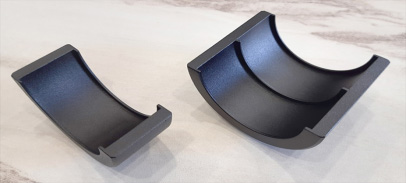

图 4.过滤器支架的照片（底视图）：左侧为 1 个过滤器，右侧为 2 个过滤器。

支架表面涂有黑色保护漆，底部有一个 M5 螺纹盲孔，可将滤光片固定在光学柱上。由于支架表面有凸起，使用时可将滤光片安全地固定在支架上（图 5）。

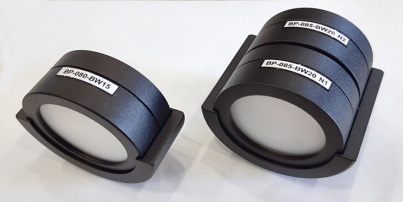

图 5.单滤波器（左）和双滤波器（右）分别安装在单过滤器和双过滤器支架上的照片。

二、技术参数和测试数据

当前交货集所包含的滤波器具有以下技术参数：

该装置包括四个型号的 5 个滤波器。设计的中心频率nmax、相对带宽Dn/nmax（FWHM）和数量列于表 1：

表1：

型号	nmax, THz	Dn/nmax, %	数量, pc.
BP-085-BW20	0.85	20	2
BP-100-BW20	1.0	20	1
BP-150-BW17	1.5	17	1
BP-255-BW18	2.55	18	1

峰值功率传输最大值：82-92%。

nmax的允许偏差：± 0.5-2%*。

Dn/nmax允许偏差：± 0.5-2%*

通带外传输：< -35 dB。

工作环境：室温**。

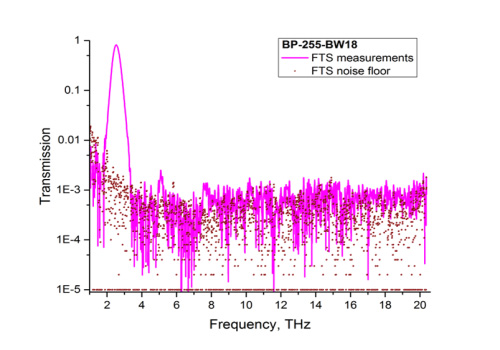

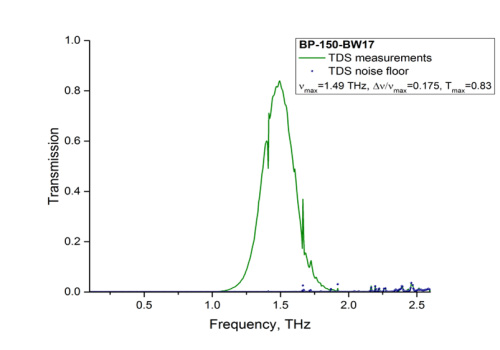

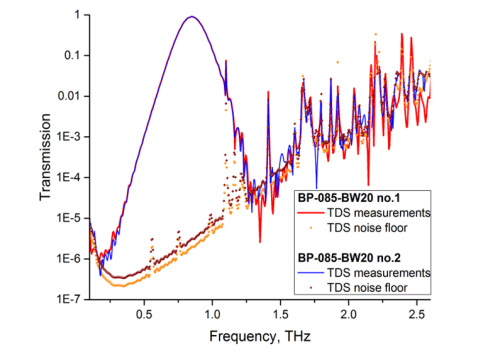

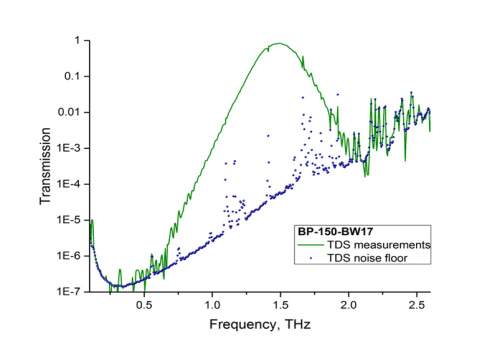

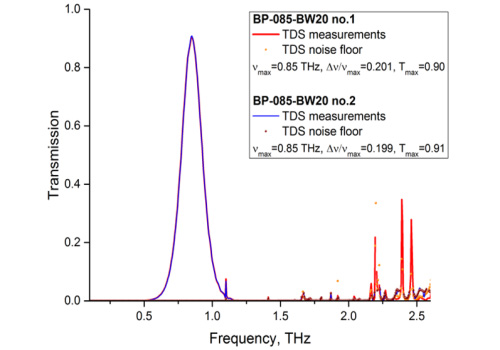

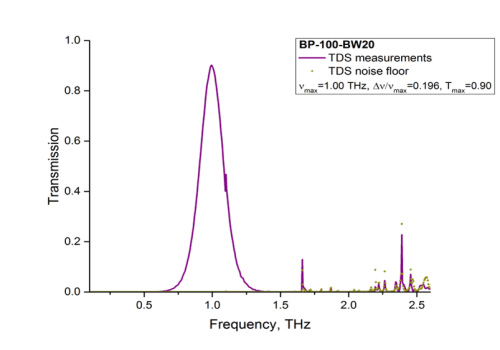

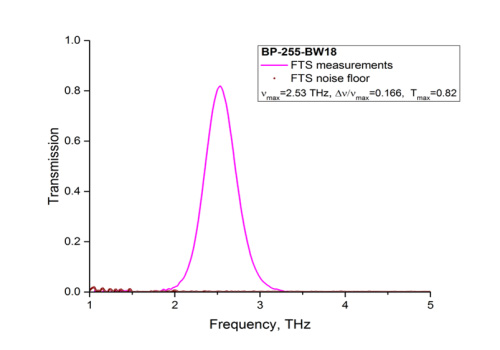

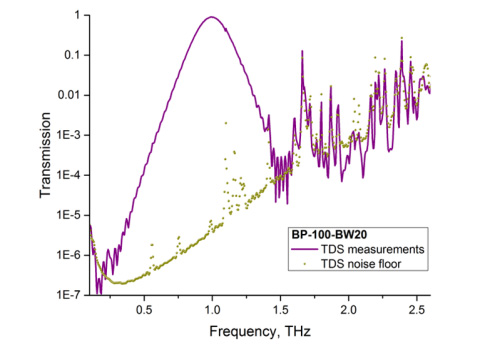

滤波器的实验太赫兹功率发射光谱如图 10-13所示。TDS 数据是使用自制的时域光谱仪在 0.1-2.6 太赫兹范围内获得的，而 FTS 数据则是使用真空傅立叶光谱仪 BrukerVertex 80v 和室温 DTGS 检测器获得的。插图中显示了根据实验光谱得出的滤波器实际参数（nmax, Dn/nmax, Tmax）。
