TPX透镜
产品简介：
TPX 是所有已知聚合物中最轻的。它对紫外，可见和THZ波段是透明的。当然也就是可以用He-Ne激光器来进行准直。该聚合物折射率约为1.46，和波长关系不大。TPX材料常常被用于制作太赫兹波段的光学元件。TPX透镜和TPX窗片则是其中最常见的一种。
TPX材料从可见光到太赫兹波长的折射率如下，我们选择了几个典型频率点进行了测量计算
λ, µm | n |
0.633 | 1.463 |
24 | 1.4568 |
60 | 1.4559 |
300 | 1.46 |
667 | 1.46 |
1000 | 1.4650 |
3191 | 1.466 |
另外TPX透镜和TPX窗片对mm波的传输损耗非常低。它有非常优良的热阻，并且能抗一些商用的化学品的腐蚀。
TPX透镜和TPX窗片的光谱透射率曲线

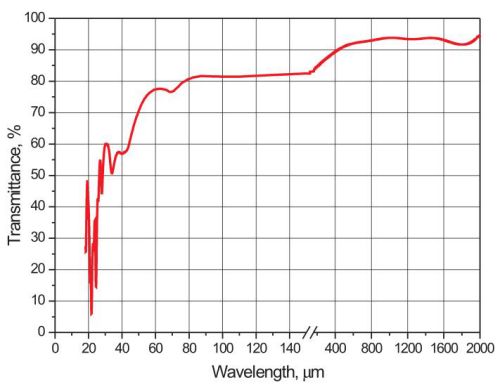

2mm厚度的TPX窗片在太赫兹波段的透射率曲线

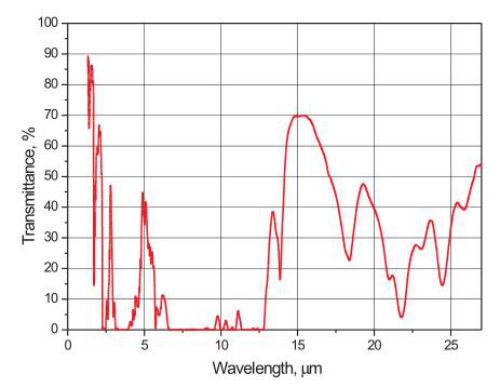

2mm厚度的太赫兹窗片在近红外和中红外波段的透过率曲线

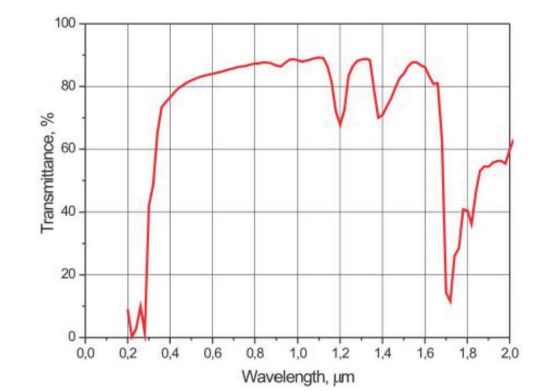

2mm厚度的TPX窗片在紫外，可见光，近红外波段的透射率曲线

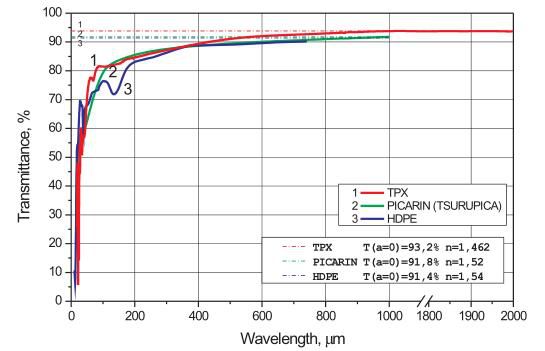

TPX窗片和TPX透镜的透射率,相比较 Picarin 和 HDPE材料的透镜和窗片，透射率曲线具有明显的优势：
TPX透镜型号
太赫兹透镜产品名称 | 太赫兹透镜产品型号* | 直径(mm) | 焦距(mm) | 备注 |
TPX透镜 | TPX-D25.4-F10 | 25.4 | 10 | 带边 |
TPX透镜 | TPX-D25.4-F25 | 25.4 | 25 | 带边 |
TPX透镜 | TPX-D25.4-F32.5 | 25.4 | 32.5 | 带边 |
TPX透镜(平凹透镜） | TPX-D25.4-FM50 | 25.4 | -50 | 带边 |
TPX透镜 | TPX-D25.4-F50 | 25.4 | 50 | 带边 |
TPX透镜 | TPX-D25.4-F65 | 25.4 | 65 | 带边 |
TPX透镜 | TPX-D25.4-F75 | 25.4 | 75 | 带边 |
TPX透镜 | TPX-D25.4-F100 | 25.4 | 100 | 带边 |
TPX透镜 | TPX-D25.4-F150 | 25.4 | 150 | 带边 |
TPX透镜 | TPX-D25.4-F200 | 25.4 | 200 | 带边 |
TPX透镜 | TPX-D38.1-F50 | 38.1 | 50 | 带边 |
TPX透镜 | TPX-D38.1-F75 | 38.1 | 75 | 带边 |
TPX透镜 | TPX-D38.1-F100 | 38.1 | 100 | 带边 |
TPX透镜 | TPX-D38.1-F150 | 38.1 | 150 | 带边 |
TPX透镜 | TPX-D38.1-F200 | 38.1 | 200 | 带边 |
TPX透镜 | TPX-D50.8-F35 | 50.8 | 35 | 带边 |
TPX透镜（双凸透镜） | TPX-D50.8-F50* | 50.8 | 50 | 带边 |
TPX透镜（平凹透镜） | TPX-D50.8-FM50 | 50.8 | -50 | 带边 |
TPX透镜 | TPX-D50.8-F65 | 50.8 | 65 | 带边 |
TPX透镜 | TPX-D50.8-F75 | 50.8 | 75 | 带边 |
TPX透镜 | TPX-D50.8-F100 | 50.8 | 100 | 带边 |
TPX透镜 | TPX-D50.8-F150 | 50.8 | 150 | 带边 |
TPX透镜 | TPX-D50.8-F200 | 50.8 | 200 | 带边 |
TPX透镜 | TPX-D76.2-F100 | 76.2 | 100 | 带边 |
TPX透镜 | TPX-D76.2-F150 | 76.2 | 150 | 带边 |
TPX透镜 | TPX-D76.2-F200 | 76.2 | 200 | 带边 |
TPX透镜 | TPX-D76.2-F300 | 76.2 | 300 | 带边 |
TPX透镜 | TPX-D76.2-F400 | 76.2 | 400 | 带边 |
TPX透镜 | TPX-D101.6-F1125 | 101.6 | 125 | 不带边 |
*未列明规格的TPX透镜可根据用户要求定制，可定制大尺寸TPX透镜
产品型号 | 库存信息 | 更新时间 |
TPX-D25.4-F10 | 25.4 | 10 |
TPX-D25.4-F25 | 25.4 | 25 |
TPX-D25.4-F32.5 | 25.4 | 32.5 |
TPX-D25.4-FM50 | 25.4 | -50 |
TPX-D25.4-F50 | 25.4 | 50 |
TPX-D25.4-F65 | 25.4 | 65 |
TPX-D25.4-F75 | 25.4 | 75 |
TPX-D25.4-F100 | 25.4 | 100 |
TPX-D25.4-F150 | 25.4 | 150 |
TPX-D25.4-F200 | 25.4 | 200 |
TPX-D38.1-F50 | 38.1 | 50 |
TPX-D38.1-F75 | 38.1 | 75 |
TPX-D38.1-F100 | 38.1 | 100 |
TPX-D38.1-F150 | 38.1 | 150 |
TPX-D38.1-F200 | 38.1 | 200 |
TPX-D50.8-F35 | 50.8 | 35 |
TPX-D50.8-F50* | 50.8 | 50 |
TPX-D50.8-FM50 | 50.8 | -50 |
TPX-D50.8-F65 | 50.8 | 65 |
TPX-D50.8-F75 | 50.8 | 75 |
TPX-D50.8-F100 | 50.8 | 100 |
TPX-D50.8-F150 | 50.8 | 150 |
TPX-D50.8-F200 | 50.8 | 200 |
TPX-D76.2-F100 | 76.2 | 100 |
TPX-D76.2-F150 | 76.2 | 150 |
TPX-D76.2-F200 | 76.2 | 200 |
TPX-D76.2-F300 | 76.2 | 300 |
TPX-D76.2-F400 | 76.2 | 400 |
TPX-D101.6-F1125 | 101.6 | 125 |
